TPA3110 Audio Amplifier Board
برچسب ها
تضمین بهترین قیمت بازار
اصالت کالاها از برترین برندها
فروش اینترنتی و قیمت برد آمپلی فایر TPA3110

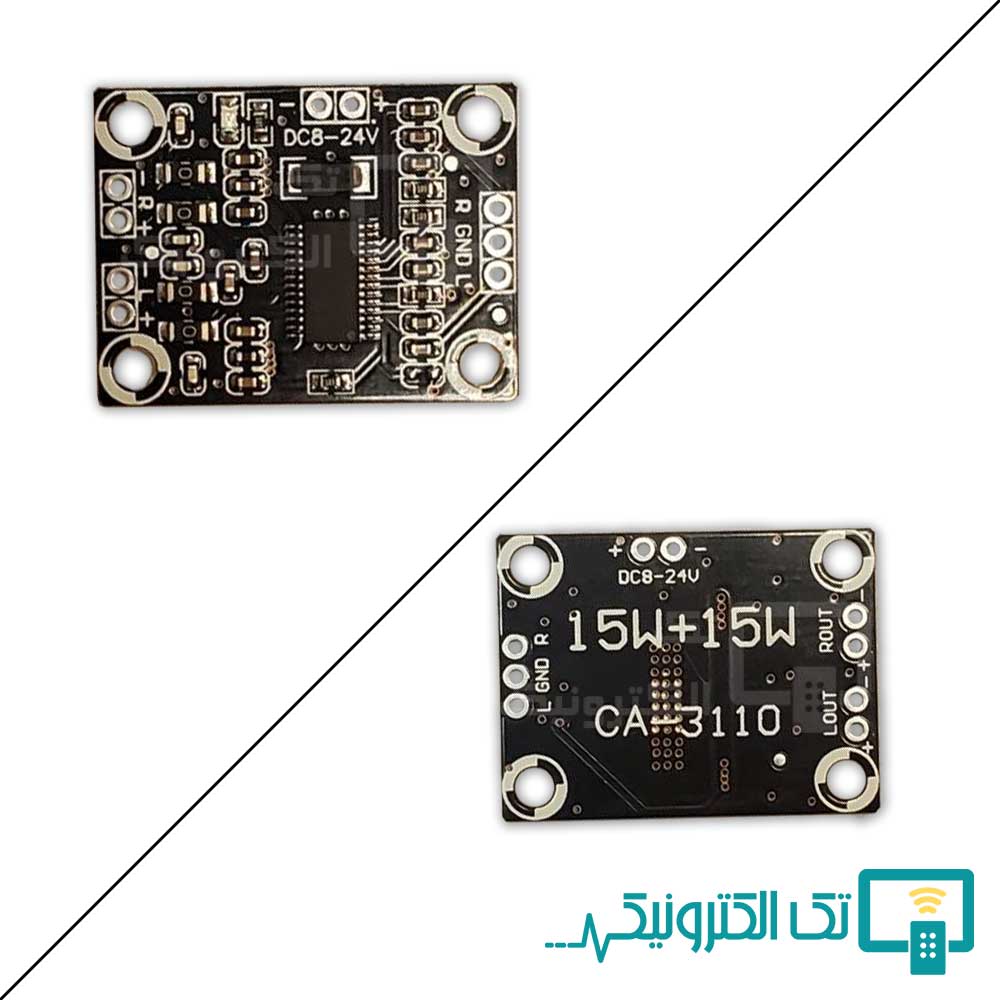

ماژول آمپلی فایر 30 وات TPA3110 با طراحی کوچک و دو خروجی 15 وات چپ و راست.
- طول 33 میلی متر
- عرض 25 میلی متر
آموزش کار با ماژول TPA3110:
ماژول TPA3110، ماژولی است که از IC آمپلی فایر دو کاناله فیلتر نشده کلاس D شرکت Texas Instruments به نام TPA3110 استفاده میکند. این IC برای کارکرد صحیح نیاز به برخی اجزاء جانبی دارد که همگی در ماژول موجود هستند.

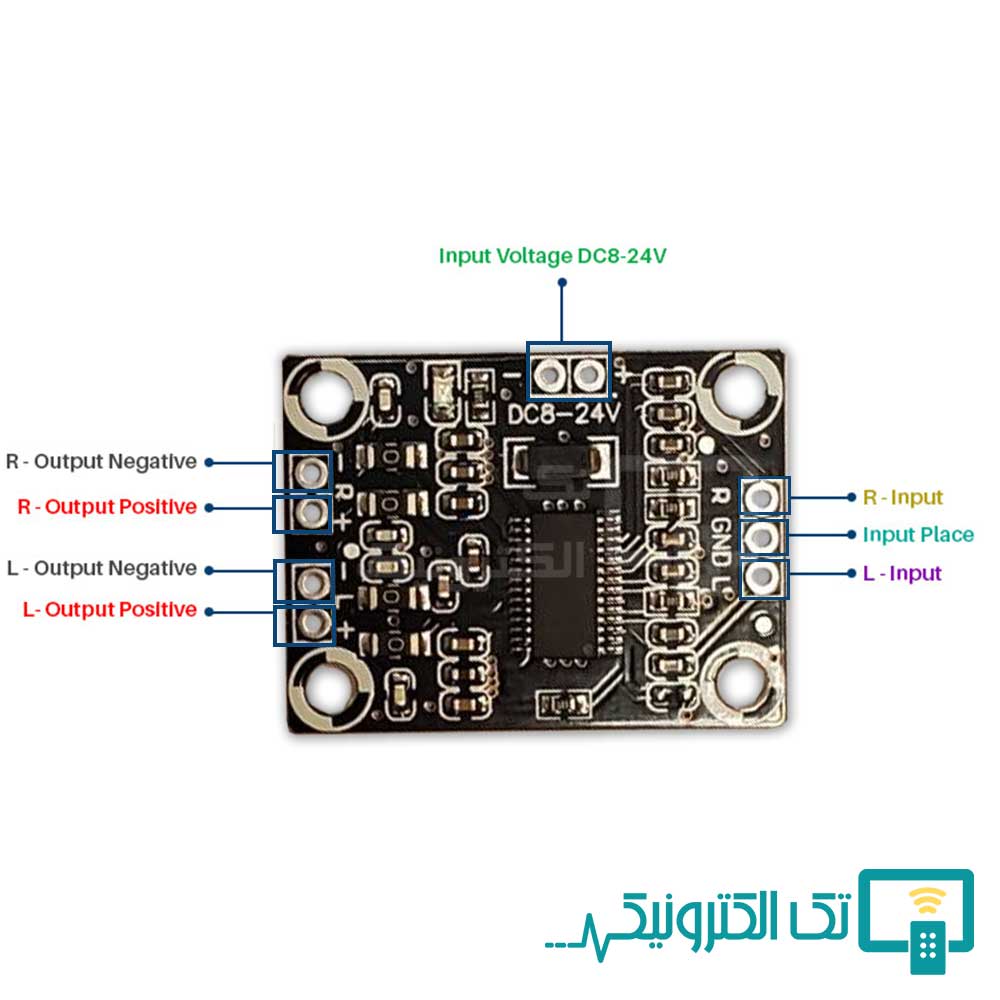

این ماژول توسط تولیدکنندگان مختلفی ساخته شده است و به همین دلیل هیچ پیناوت یا لایهبندی استانداردی ندارد. ورودیها و خروجیها تقریباً همیشه برچسبگذاری شدهاند. یک مثال در شکل زیر نشان داده شده است. پینهای R، L و GND ورودی را تشکیل میدهند. اگرچه IC دارای ورودیهای دیفرانسیل دوگانه است، پینهای منفی ورودی مربوطه به زمین وصل شدهاند. هر ورودی R و L میتواند به عنوان یک آمپلیفایر صوتی جداگانه عمل کند. با این حال، آنها برای اتصال به یک خروجی صوتی استریو مانند خروجی TRR طراحی شدهاند.
این IC ولتاژهایی در بازه 8 تا 24 ولت DC مستقیم را قبول میکند، به این معنی که در نوار پایینی، میتوان از یک باتری 9 ولتی نیز برای تغذیه استفاده کرد. با این حال، برای دستیابی به توان خروجی 15 وات برای هر کانال، حداقل ولتاژ تغذیه 16 ولت مورد نیاز است.
این IC دارای دو ست کانال خروجی است که در ماژول شکسته شدهاند، R+، R-، L+ و L-. هر کانال R و L دارای خروجی دیفرانسیلی است که میتوان آن را مستقیماً به دو پین یک بلندگو وصل کرد.
برخی ماژولها همچنین با یک هیتسینک همراه هستند تا در حین کار با توان کامل دمای بالا را جلوگیری کنند. همچنین توصیه میشود که ماژول با جریان هوای خوب کار کند تا از بیشدمایی جلوگیری شود.
